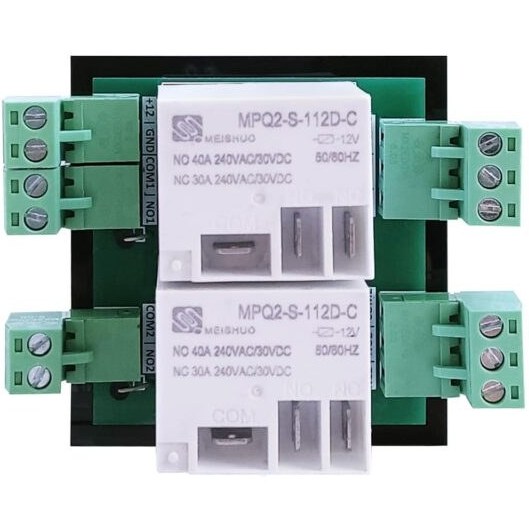

برد مدار واسط دو رله بتا(رله کمکی)

2 رله واسط:
ولتاژ ورودی: 12V/DC
ولتاژ خروجی: 2 عدد رله free voltage
ترمینال خروجی: رله COM/NO/NC
جریان خروجی کنتاکت: NO رله 40A 240VAC/30VDC
جریان خروجی کنتاکت: NC رله 30A 240VAC/30VDC
ابعاد: 85×58×30mm

عملکرد برد مدار واسط دو رله بتا:

1. ورودی‌های دیجیتال: مدار دارای دو ورودی دیجیتال است که معمولاً با استفاده از سیگنال‌های منطقی مانند 0 و 1 یا LOW و HIGH کار می‌کنند.
2. کنترل رله‌ها: ورودی‌های دیجیتال توسط مدار ارزیابی می‌شوند و در صورت لزوم، یک یا دو رله را فعال یا غیرفعال می‌کنند. این عملکرد به کاربر امکان می‌دهد تا دستگاه‌های برقی مختلف را با استفاده از ورودی‌های دیجیتال کنترل کند.
3. اتصال به دستگاه‌های برقی: رله‌ها به دستگاه‌های برقی متصل می‌شوند و وظیفه روشن یا خاموش کردن آنها را بر عهده دارند. این دستگاه‌ها ممکن است چراغ‌ها، پمپ‌ها، موتورها، یا دیگر تجهیزات برقی باشند.
4. محافظت و کنترل: مدار رله واسط بتا 2 رله معمولاً دارای ویژگی‌های محافظتی مانند حفاظت در برابر اتصال‌های کوتاه، ولتاژ‌های بالا، یا جریان‌های بیش از حد است. این ویژگی‌ها از آسیب به مدار و دستگاه‌های برقی جلوگیری می‌کنند و عمر مفید مدار را افزایش می‌دهند.
