اجزای اصلی یک سیستم آیفون تصویری

آیفون های تصویری سیستم های ارتباطی هستند که مانند آیفون  تصویری های معمولی ارتباط صوتی داخل یک ساختمان را برقرار می کنند. علاوه بر آن قادرند تصویر فرد مراجعه کننده را نیز بر روی مانیتور آیفون داخل ساختمان نمایش دهند و در صورت لزوم حتی می توانند تصاویر افراد را با کمک تجهیزات جانبی ضبط نمایند. اجزای اصلی یک سیستم آیفون تصویری به صورت زیر می باشد:

پانل جلوی در

گوشی یا مانیتور

منبع تغزیه

قفل در باز کن

پانل جلوی در آیفون

این پانل ها در دو نوع رنگی و سیاه سفید می باشند. قسمت های اصلی پانل به صورت زیر است :

صفحه فلزی

که از جنس آلومینیوم آلیاژی می باشد و دور آن لاستیکی برای جلوگیری از نفوذ آب قرار داده شده است .

شیشه حفاظ لنز

• برای جلوگیری از تاثیر مستقیم عوامل جوی روی لنز یا دستکاری لنز
  دوربین آیفون از نوع CCD می باشد و وظیفه دریافت تصویر را بر عهده دارد.دارای دو نوع رنگی و سیاه سفید می باشد. لنز آن از نوع فیکس می باشد و زاویه دید تنها با تغییر مکان دوربین قابل تنظیم است .
  مادون قرمز برای این است که دوربین بتواند در شب نیز دید داشته باشد .
   بلندگو برای پخش صدا
   شستی زنگ به تعداد طبقات
   میکروفون برای انتقال صدا به گوشی
   پیچ های مخصوص که برای باز و بسته کردن نیاز به آچار آلن دارد.
  پیچ های تنظیم زاویه دوربین
  ترمینال های اتصال سیم مانیتور در پشت پانل
  سیم اتصال تغذیه 12 ولت DC
  سیم اتصال به در بازکن

منبع تغذیه

منابع تغذیه مورد استفاده در سیستم آیفون تصویری مانند منبع تغذیه آیفون معمولی می باشد و دارای خروجی 12 ولت DC و AC است. خروجی AC برای تغذیه دربازکن استفاده می گردد و خروجی DC مستقیما به سیم های آبی و قرمز پشت پنل وصل می گردد. در پانل های یک طبقه ای که فقط دو سیم مشکی برای اتصال تغذیه وجود دارد، اتصال آن به منبع DC یا AC فرقی نمی کند.

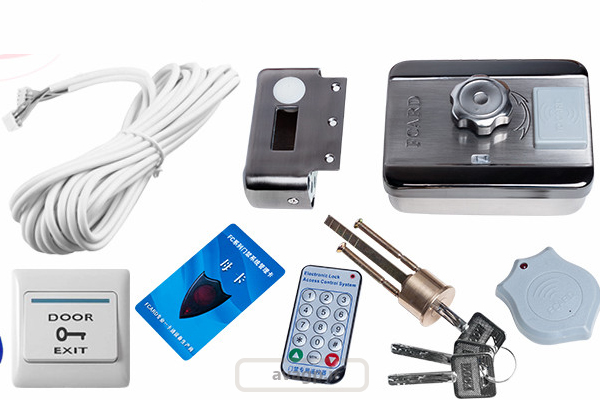

قفل دربازکن

دو نوع دربازکن در آیفون های تصویری و صوتی استفاده می شود. یک نوع با زنجیر است که از انرژی ذخیره شده فنر برای آزاد کردن زبانه در استفاده می کنند. نوع دوم نیازی به زنجیر ندارد و توسط یک مگنت زبانه به داخل کشیده شده و در باز می شود. در قفل دربازکن های نوع دوم معمولا از منبع 12 ولت DC و یک آمپری تغذیه می شوند.
